MSI · MAG Arsenal Gaming · Micro-ATX · Wi-Fi 7

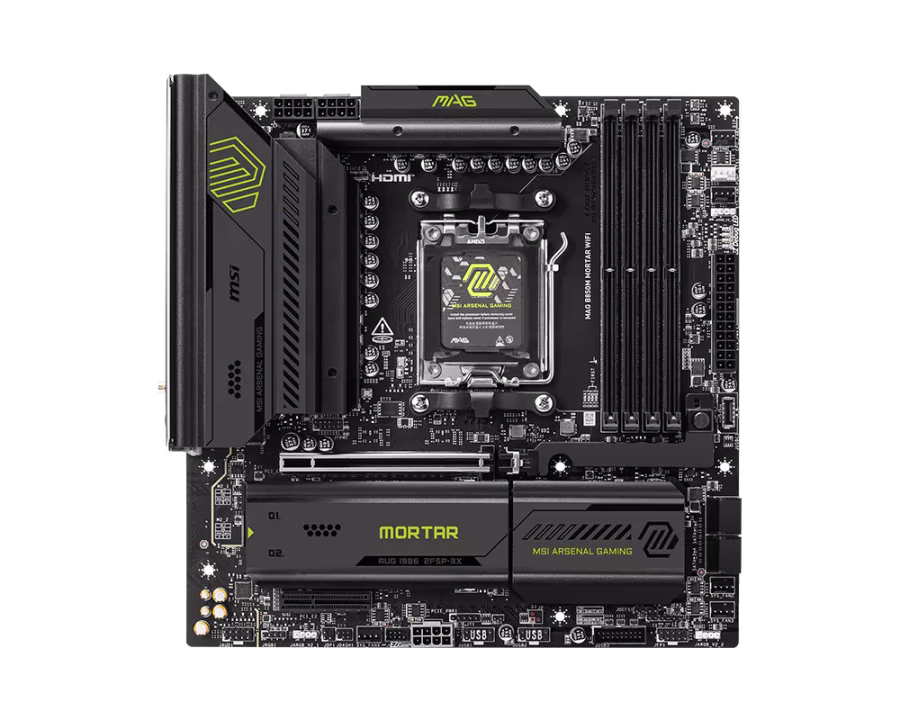

AMD Ryzen 7000 / 8000 / 9000 için mATX’te “iş bitiren” MAG Mortar: kompakt kasa isteyen ama Wi-Fi 7, 5G LAN ve çift PCIe 5.0 M.2’den vazgeçmeyen oyuncu / içerik üreticisi profili. ATX Strix veya Tomahawk kadar yer kaplamaz; yine de 12+2+1 dijital VRM, PCIe 5.0 x16 ve USB 20Gbps Type-C ile B850 sınıfının üst bandına oturur. EZ M.2 Shield Frozr II, EZ PCIe Release ve Flash BIOS gibi kurulum kolaylıkları ilk montajda gerçekten işe yarar.

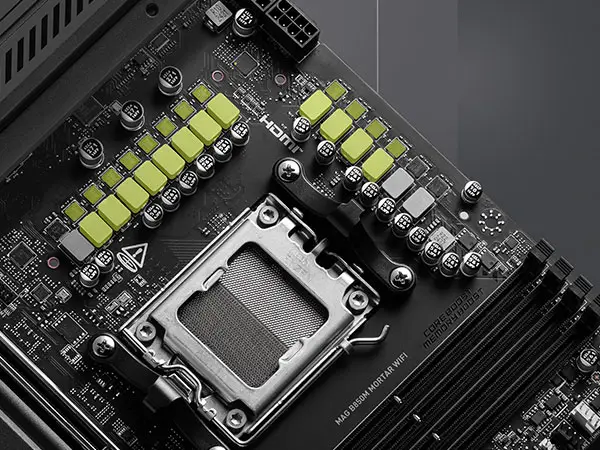

Mortar’ın güç katmanı, mATX formda “giriş kartı” hissi vermemek için özellikle kalın tutulmuş. 12+2+1 dijital tasarım ve 60A SPS modüller, Ryzen 9000 tarafında uzun oyun / render oturumlarında daha düzgün besleme zemini hedefler. Çift CPU güç konnektörü ve ek PCIe 8-pin destek hattı, ağır ekran kartı + yüksek çekirdek yükünde anakartın “güç yetmez” noktasına gelmesini geciktirir. Core Boost işaretli izler, işlemci tarafındaki kritik sinyali daha temiz taşımak içindir; günlük kullanımda bunu FPS olarak abartmak yanlış olur ama VRM soğutması ve faz sayısı bu sınıfta net bir güvenlik marjı sağlar.

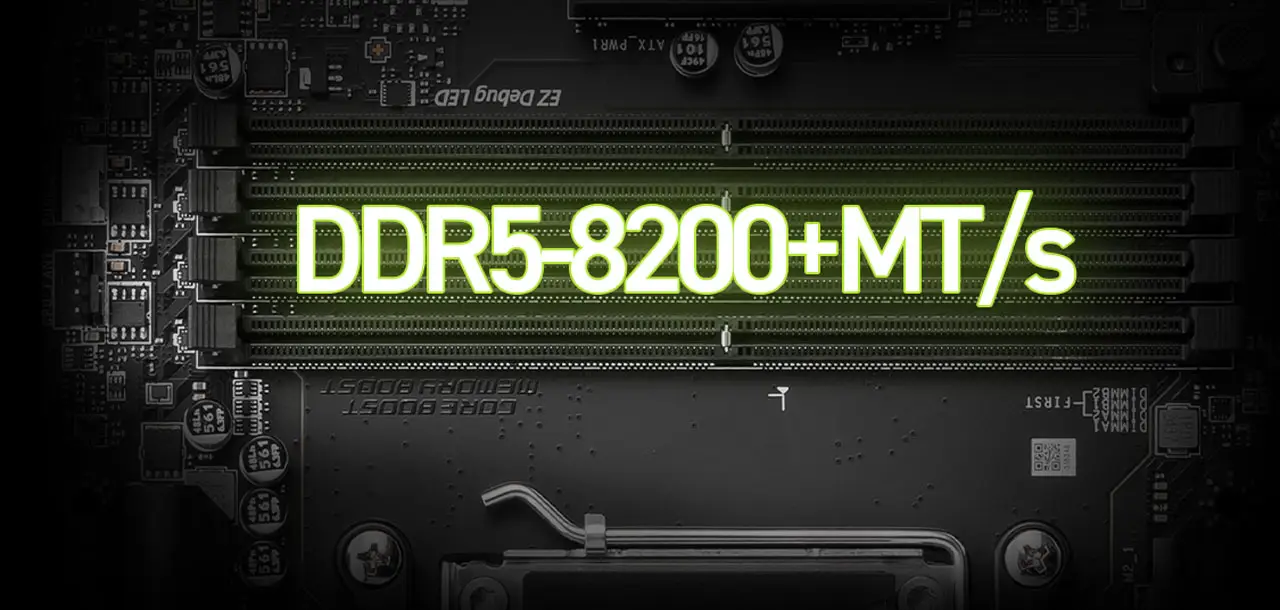

Dört DIMM ile maks. 256 GB DDR5; MSI Memory Boost ve SMT lehim yaklaşımı, yüksek frekanslı EXPO kitlerinde sinyal bütünlüğünü korumaya yardımcı olur. Spekte gördüğün 8200+ MT/s bandı abartılı pazarlama değil, 1DPC 1R senaryoda OC üst limiti olarak yazılmış; gerçek hayatta kit, işlemci ve soğutma kalitesine göre 6000–7600 arası çok daha “oturaklı” çalışır. PCB üzerindeki FIRST işaretleri hangi yuvalara önce takacağını gösterir; iki stick ile başlayanlar için bu küçük detay ilk kurulumda hatayı azaltır. EZ Debug LED de bellek / CPU / VGA / boot tarafında nerede takıldığını hızlı ayırır.
Altı katmanlı PCB, yüksek hızlı bellek ve PCIe 5.0 hatlarında daha düzenli empedans / daha az parazit zemini sunmak için kullanılır; Mortar’da bunu pazarlama paneliyle de net gösterirler. Üstteki kalın VRM heatsink ve M.2 Shield Frozr paketi, hem güç aşamasını hem NVMe’leri aynı “Frozr Guard” mantığıyla soğutmaya çalışır. mATX’te yer dar olduğu için soğutucu yüksekliği kasa / CPU soğutucu uyumunu etkileyebilir; büyük kule soğutucu alıyorsan DIMM ve birinci M.2 kalkan boşluğuna bak. Sonuç: kompakt kart ama “ince soğutucusuz giriş B850” değil — uzun oturumda daha sakin termal davranış beklenen bir MAG.
JAF_1 hibrit başlık, fan PWM ile ARGB sinyalini tek konnektörde birleştirerek kablo karmaşasını azaltır; özellikle mATX’te ön panel / kasa fan seti bağlarken işe yarar. Yanında klasik JARGB_V2 ve JRGB hatları da durur; Mystic Light ile şerit / fan senkronu kurulur. Bu kartın asıl “kolaylık” hikâyesi yalnız RGB değil: EZ M.2 Clip II, EZ PCIe Release, EZ Antenna ve arka paneldeki Flash BIOS / Clear CMOS düğmeleri ilk kurulum ve servis günlerinde gerçekten zaman kazandırır. Wi-Fi 7 anteni EZ Antenna ile takılır; kablosuz tarafı Windows 11 24H2 ile tam Wi-Fi 7 / BT 5.4 deneyimine oturur.
mATX’te üst B850 donanımı. Wi-Fi 7 + 5G LAN + çift PCIe 5.0 M.2 + USB 20Gbps Type-C aynı kartta; dar kasada “özellik kesildi” hissi bırakmaz. Oyun + yayın / AI iş yükü düşünenler için form faktör / özellik dengesi nettir.
Güç ve soğutma marjı. 12+2+1 VRM, kalın heatsink ve PCIe destek güç konnektörü, yüksek TDP Ryzen + kalın ekran kartı kombinasyonunda daha güvenli zemin arayanlara hitap eder. Giriş B850’lerden bilinçli olarak bir kademe yukarıdır.
Depolama omurgası. İki adet PCIe 5.0 x4 M.2 + bir PCIe 4.0 x2 M.2 ve dört SATA; sistem + oyun + yedek disk ayrımını tek kartta çözmek kolaylaşır. EZ M.2 Shield Frozr II montajı vidalı kalkan dertlerini azaltır.
Kurulum dostu MAG detayları. Flash BIOS, Clear CMOS, EZ PCIe Release, bellek FIRST işaretleri ve Debug LED’ler; ilk kez AM5 toplayanlarda veya sık parça değiştirenlerde servis süresini kısaltır.
Soket AM5 — AMD Ryzen 7000 / 8000 / 9000 masaüstü serileri. Yeni çıkan CPU’larda MSI destek listesini ve BIOS sürümünü kontrol et; arka panel Flash BIOS düğmesi işlemci takılı olmadan güncellemeyi kolaylaştırır. En yüksek bellek OC değerleri Ryzen 9000 + uygun 1DPC kit ile daha gerçekçi olur.
Bu model mATX Mortar WIFI: Wi-Fi 7 ve 5G LAN hazır gelir, kutu antenlidir. ATX Tomahawk genelde daha fazla genişleme / farklı VRM-soğutma paketi sunar ama kasa içinde daha çok yer ister. Aynı isimli WiFi’siz Mortar’a göre burada kablosuz + daha dolu arka I/O (20G USB-C, Flash BIOS USB-C) öne çıkar. Dar kasa + kablosuz şartsa bu WIFI modeli; ATX tepsisi ve maksimum slot sayısı istiyorsan Tomahawk hattına bak.

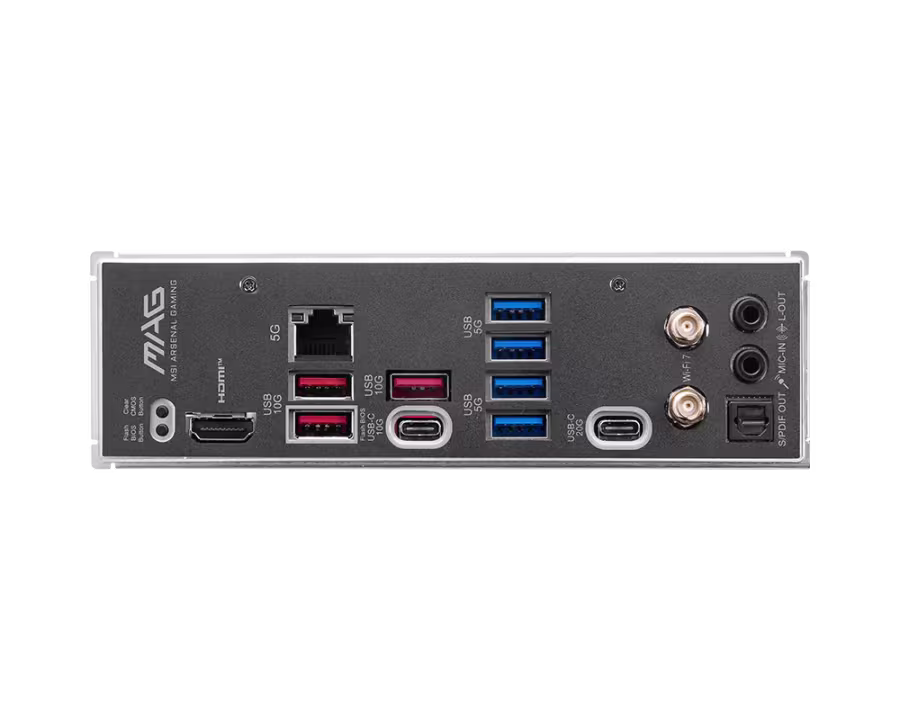

USB4 yok. Arka panelde USB 20Gbps Type-C, USB 10Gbps Type-C / Type-A ve USB 5Gbps Type-A karışımı var; ön panel için 10Gbps Type-C header ve ek USB başlıkları mevcut. Harici yüksek hızlı disk / dock için 20G Type-C yeterli olur; Thunderbolt / USB4 çevre birimi şartsa başka platforma bakmak gerekir.
3 M.2: M.2_1 ve M.2_2 işlemciden PCIe 5.0 x4’e kadar çıkar (Ryzen 9000/7000’de; 8000 serisinde hızler düşer). M.2_3 yonga setinden PCIe 4.0 x2’dir — ikinci/üçüncü disk için yeterli, Gen5 reklamı buraya yapılmaz. Dört SATA ayrıca durur. Isı kalkanı kısıtları için kılavuza bak; üst üste kalın soğutuculu SSD’lerde Frozr kalkanı uyumunu kontrol et.
Micro-ATX 243,84 × 243,84 mm — standart mATX / ATX tepsili kasalarla uyumlu. VRM ve M.2 kalkanları yüksek; dar ITX / çok alçak CPU soğutuculu SFF’lerde yükseklik ve RAM boşluğunu ölç. Önceden takılı I/O kalkanı vardır; anten için arka panelde Wi-Fi 7 SMA uçları hazırdır.
Dört DIMM ile 256 GB DDR5. Spekteki 8200+ MT/s OC üst bandıdır; iki stick (1DPC) ile EXPO kitlerinde 6000–7200 bandı genelde daha sorunsuz oturur, dört stick’te frekans düşebilir. Memory Boost ve iyi bir kit seçimi, “tabela hızı”ndan daha önemli; QVL listesine bakmak ilk seferde zaman kazandırır.
