MSI · Gaming Plus · ATX · B840 · Wi-Fi 7

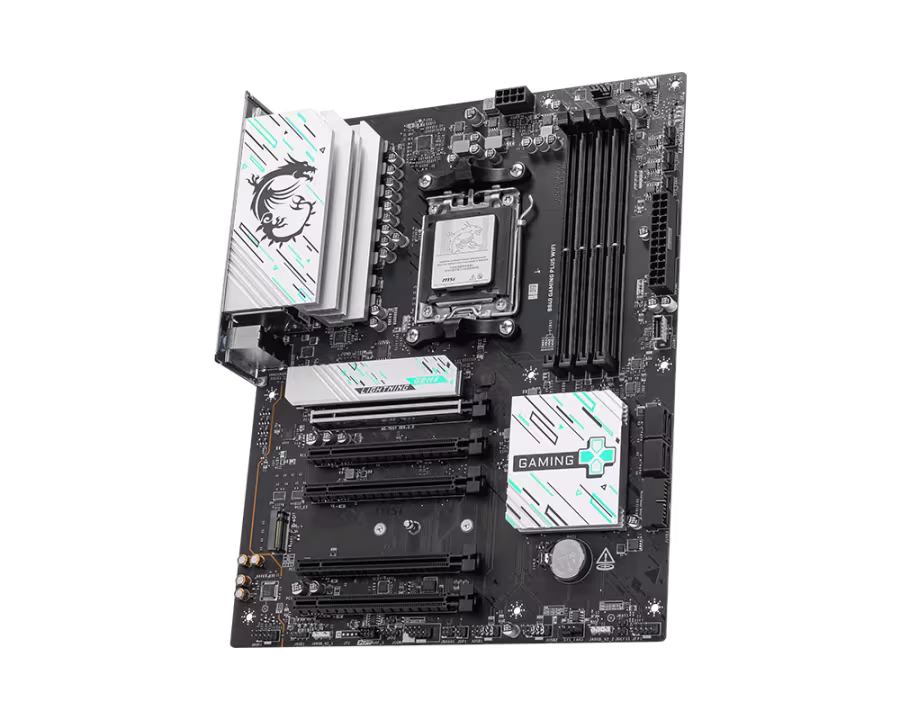

B840 Gaming Plus’ın ATX yüzü: siyah PCB + gümüş / cyan heatsink, cam yan panelli kasaya oturur. AMD Ryzen 7000 / 8000 / 9000’de 7+2+1 P-PAK, 8-pin CPU, Lightning Gen4 M.2, Realtek 2.5G LAN ve Wi-Fi 7 (320 MHz) aynı pakette. B850 Gaming Plus’tan bilinçli fark: B840 yonga seti, depolama 2 × PCIe 4.0 M.2 (Gen5 yok), ana yuva PCIe 4.0 x16, arka panelde yalnız HDMI. PRO B840-S EVO WIFI6E’den ayrılan taraf: Gaming Plus vitrin dili, Wi-Fi 7 ve EZ montaj seti. Thunderbolt / USB4 yok.

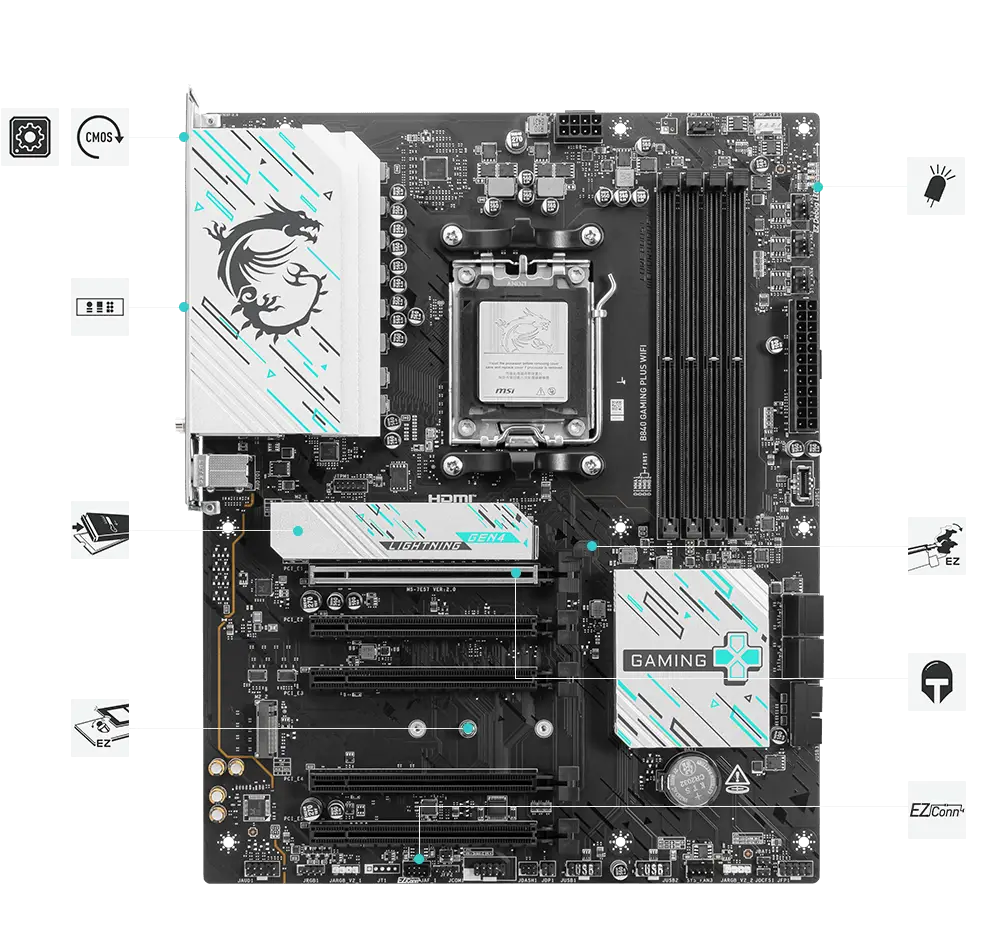

Flash BIOS / Clear CMOS arka düğmeleri, EZ Debug LED, EZ M.2 Clip, EZ PCIe Clip ve EZ Conn (JAF) kurulumda işe yarar. Lightning Gen4 Shield Frozr SSD’yi serin tutar; Steel Armor ana GPU yuvasını destekler. Gümüş heatsink + cyan çizgi Gaming Plus dili cam kasada vitrin olur; JARGB_V2 / JRGB + JDASH Mystic Light senkronuna oturur.

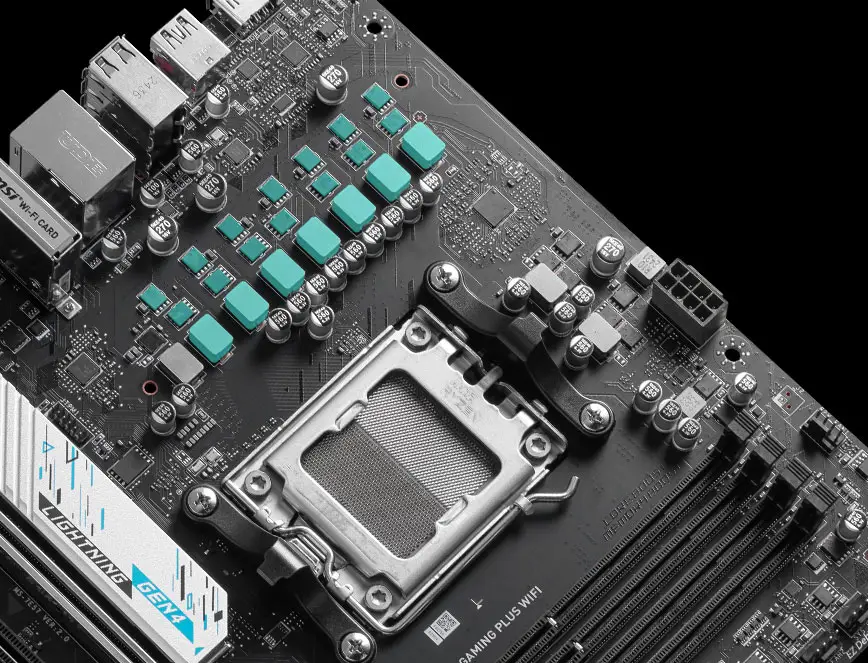

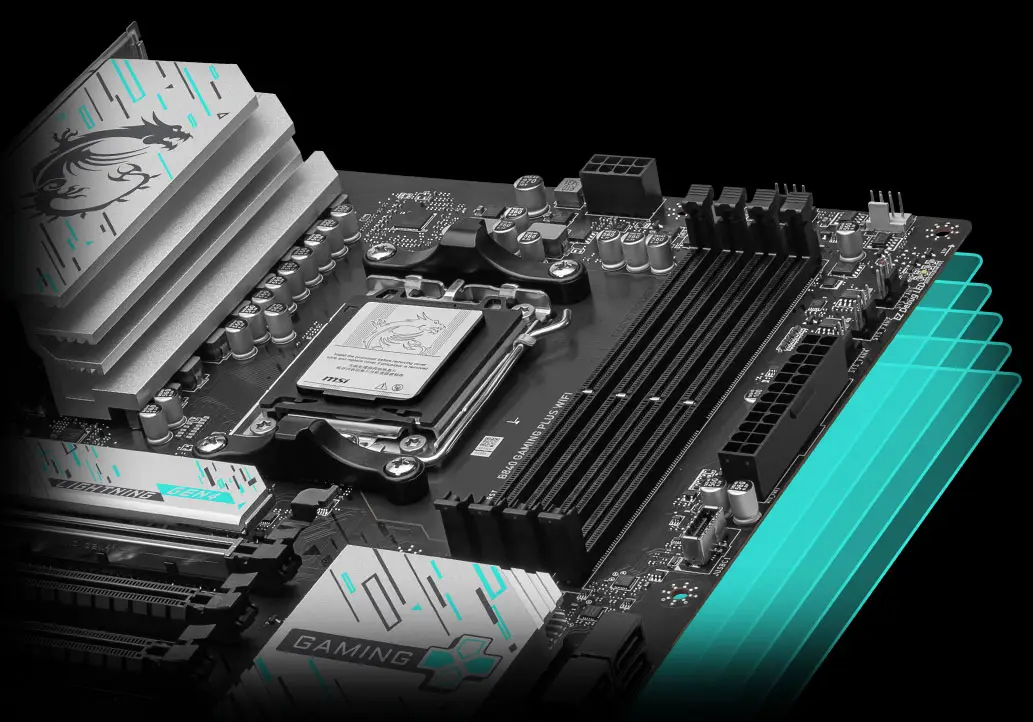

Güç katmanı 7+2+1 P-PAK; 8-pin CPU hattı Ryzen oyun yüklerinde dengeli zemin verir. Altı katmanlı 2 oz bakırlı PCB Core Boost / Memory Boost izleriyle kritik sinyali temiz taşır. B850 Gaming Plus’ın 12+2+1 paketinden bir kademe aşağı — B840 fiyat / özellik dengesi için bilinçli tercih.

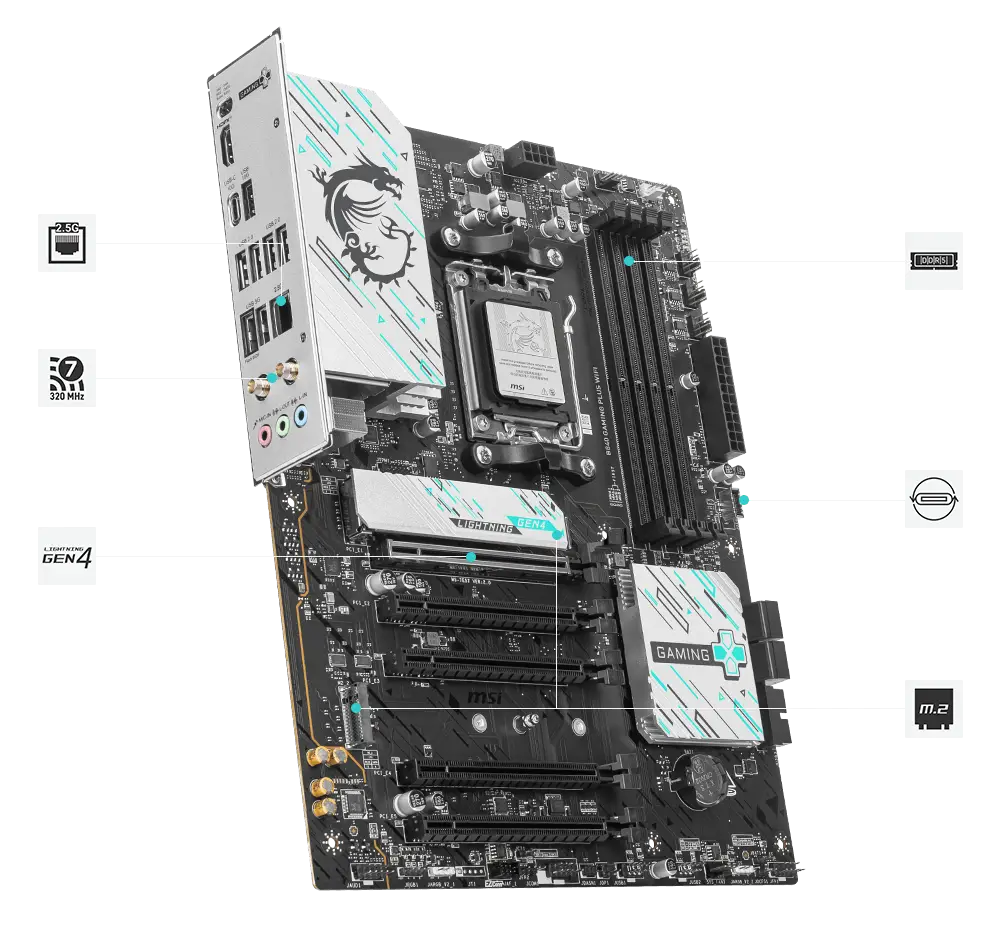

Kablolu tarafta Realtek 8125BG 2.5 Gbps Ethernet; kablosuzda Wi-Fi 7 (2.4 / 5 / 6 GHz, 320 MHz) ve Bluetooth 5.4. PRO B840-S EVO’nun Wi-Fi 6E paketinden net bir kademe yukarı — yeni router’ı olanlar için daha geniş kablosuz omurga. Arka panelde USB 10Gbps Type-C + Type-A; USB4 / Thunderbolt yok. Flash BIOS için işaretli USB 5G portu da hazır.
Depolamada 2 M.2: ikisi de PCIe 4.0 x4 (Lightning Gen4) — B850’deki Gen5 SSD yuvası yok. Ana ekran kartı yuvası PCIe 4.0 x16 Steel Armor; güncel kartlar bu bantta çalışır. Arka panelde yalnız HDMI 2.1 (DisplayPort yok); iGPU için DP kablo şartsa adaptör veya başka model planla. Dört SATA ayrıca durur.
Wi-Fi 7’li B840 Gaming Plus. B840 fiyat diliminde Wi-Fi 7 + 2.5G; PRO B840-S WIFI6E’den kablosuzda öne geçer, Gaming Plus vitrin dili taşır.
7+2+1 + Gen4 M.2. Günlük / orta seviye Ryzen oyun toplamaları için yeterli VRM; Gen5 SSD şart değilse dengeli paket.
EZ montaj seti. Flash BIOS, Clear CMOS, EZ M.2 / PCIe Clip ve Debug LED ilk AM5 kurulumunu kısaltır.
ATX tam boyut. Standart ATX kasaya oturur; SFF / mATX arayanlar için B840M hattına bakmak gerekir.
Soket AM5 — AMD Ryzen 7000 / 8000 / 9000 masaüstü serileri. Yeni CPU’da MSI destek listesini ve BIOS sürümünü kontrol et; arka panel Flash BIOS düğmesi işlemci takılı olmadan güncellemeyi kolaylaştırır.
Bu model B840 + Wi-Fi 7 + 2 × Gen4 M.2 + yalnız HDMI. B850 Gaming Plus WIFI6E: daha güçlü VRM (12+2+1), Gen5 M.2, HDMI+DP. PRO B840-S EVO WIFI6E: Wi-Fi 6E, genelde 3 M.2, siyah PRO dili. Wi-Fi 7 istiyorsan ve Gen5 SSD / DP şart değilse bu kart; Gen5 depolama veya çift ekran çıkışı kritikse B850 hattına bak.
Hayır. Ana yuva PCIe 4.0 x16; iki M.2 de PCIe 4.0 x4. Güncel ekran kartları PCIe 4.0’da çalışır. Gen5 SSD veya Gen5 x16 şartsa B850 / X870 Gaming Plus veya MAG / MPG hattına bak.
DisplayPort yok — yalnız HDMI 2.1. USB4 / Thunderbolt da yok. Arka panelde USB 10Gbps Type-C + Type-A, USB 5Gbps ve USB 2.0 mevcut. DP monitör veya TB4 dock şartsa başka modele bakmak gerekir.
2 M.2: ikisi de işlemciden PCIe 4.0 x4 (Lightning Gen4 Shield Frozr). Dört SATA ayrıca durur. Üçüncü M.2 yok — PRO B840-S EVO’da 3 M.2 varsa o hatta bak; yedek disk için SATA veya harici çözüm planla.
ATX 243,84 × 304,8 mm — ATX tepsili kasalarla uyumlu. Dar SFF’de VRM / I/O yüksekliğini ölç. Önceden takılı I/O kalkanı ve Wi-Fi 7 anteni kutuda gelir.
Dört DIMM ile maks. 256 GB DDR5; spekte 1DPC 1R için 8000+ MT/s (OC) yazılır. Gerçek hayatta kit ve işlemciye göre 6000–7200 bandı daha oturaklıdır. EXPO / JEDEC destekli. İki stick ile başlayanlar için MSI bellek uyumluluk listesine bak.
